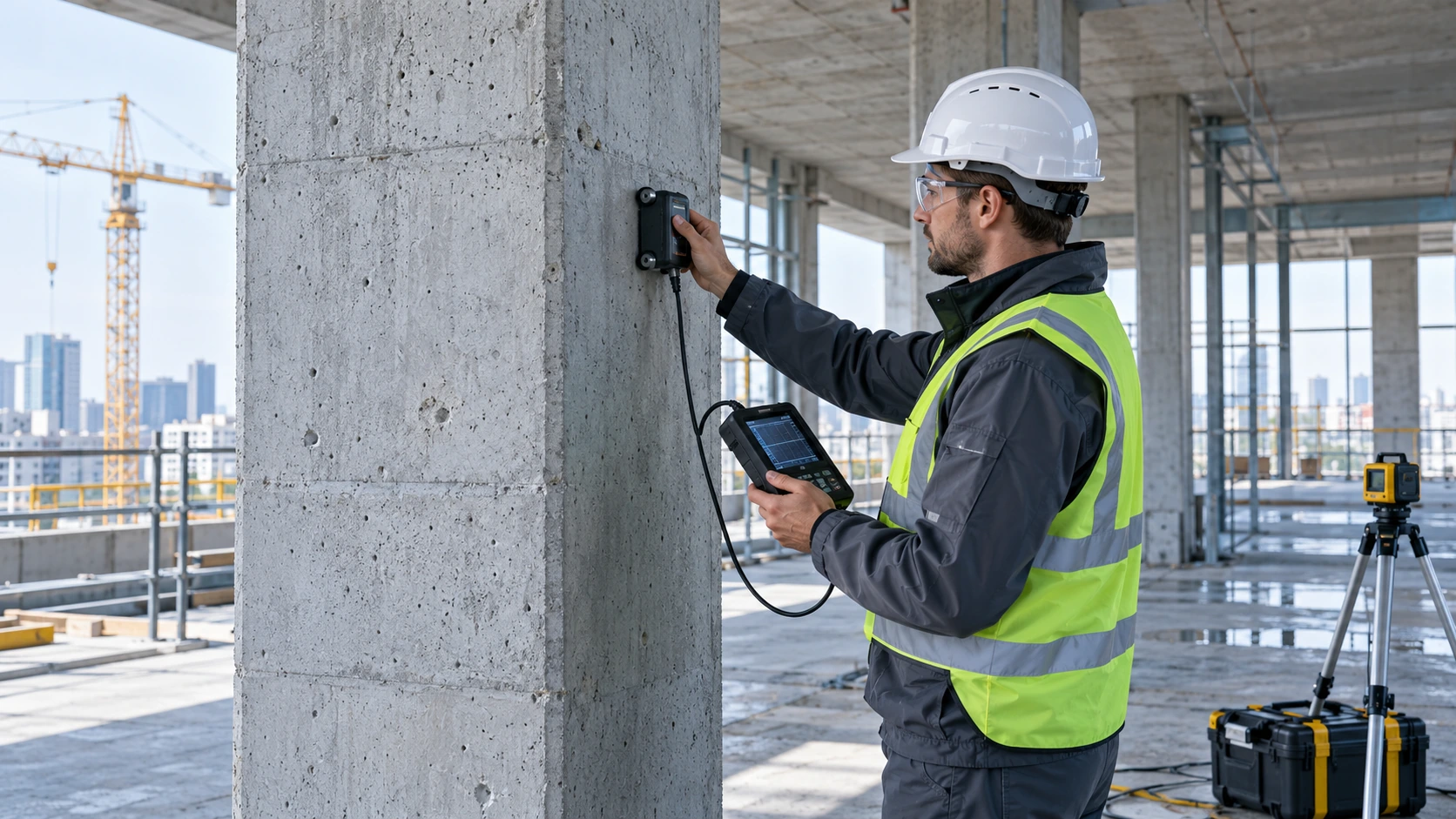

Инструментальное обследование · Измерения · Расчёты
Состояние конструкций — в измерениях и расчётах
Исследуем железобетонные, металлические и каменные конструкции. Фиксируем повреждения, измеряем фактические параметры, проверяем несущую способность и отслеживаем изменения состояния.
Результаты обследования сопоставляем с конструктивной схемой, действующими нагрузками и условиями эксплуатации. Это позволяет отличать зафиксированный дефект от его предполагаемой причины и определять, какие выводы подтверждаются полученными данными.
01 / Контролируемые параметры
Что измеряем
Для оценки технического состояния важен не только видимый дефект, но и его измеримые характеристики: величина, расположение, изменение во времени и влияние на работу конструкции.

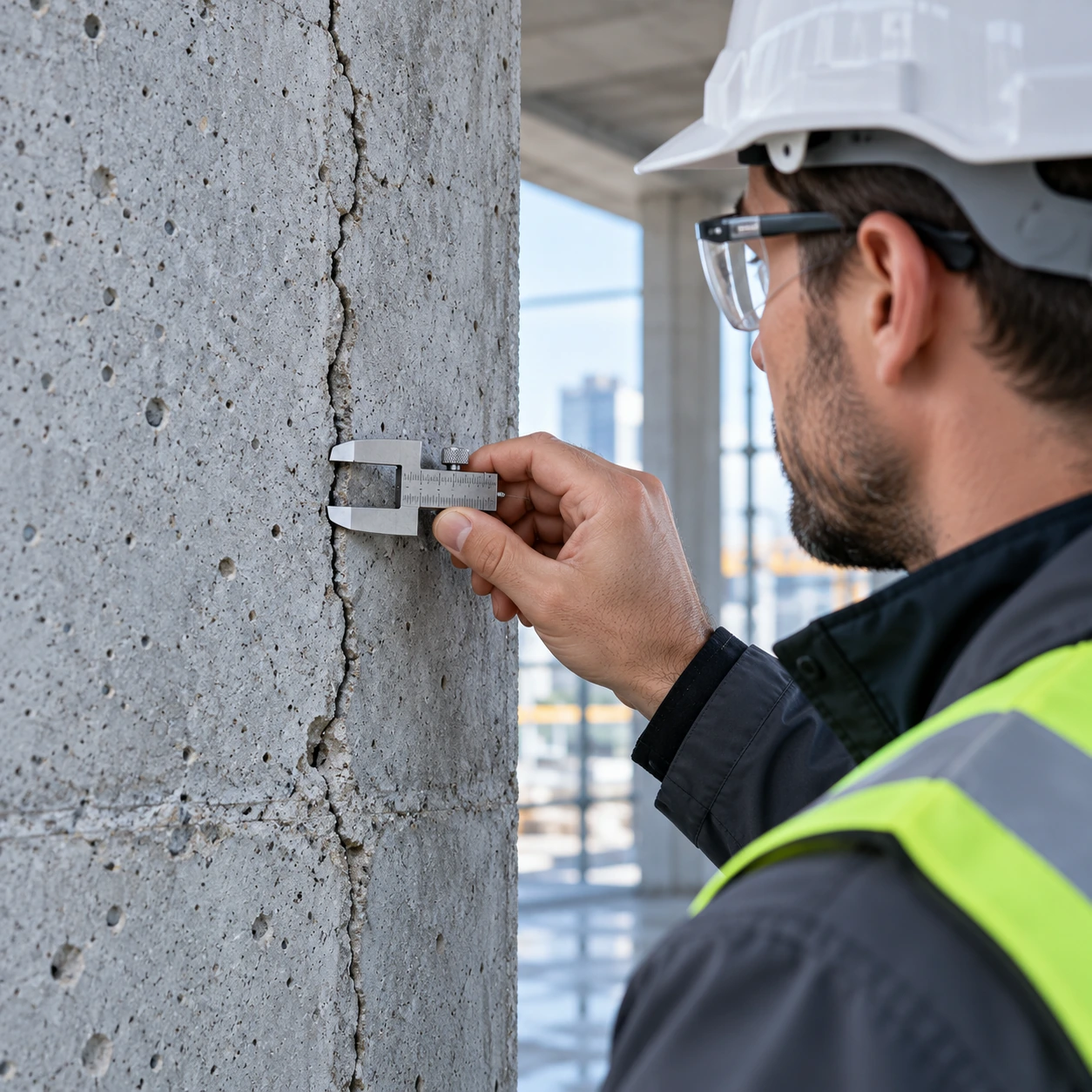

Раскрытие трещин
Ширина, расположение и изменение раскрытия
Прогибы
Отклонения элементов от исходной геометрии
Перемещения
Смещения и изменение положения конструкций
Прочность бетона
Оценка прочностных характеристик материала
Потеря сечения
Уменьшение рабочих размеров элементов
Осадки
Разность вертикальных перемещений и их динамика
Набор параметров зависит от материала, конструктивной схемы, обнаруженных повреждений и задач обследования.
02 / Объекты исследования
Материалы и конструкции
Разные материалы имеют собственные механизмы повреждения и ограничения методов контроля. Поэтому программа обследования определяется особенностями конкретной конструкции.

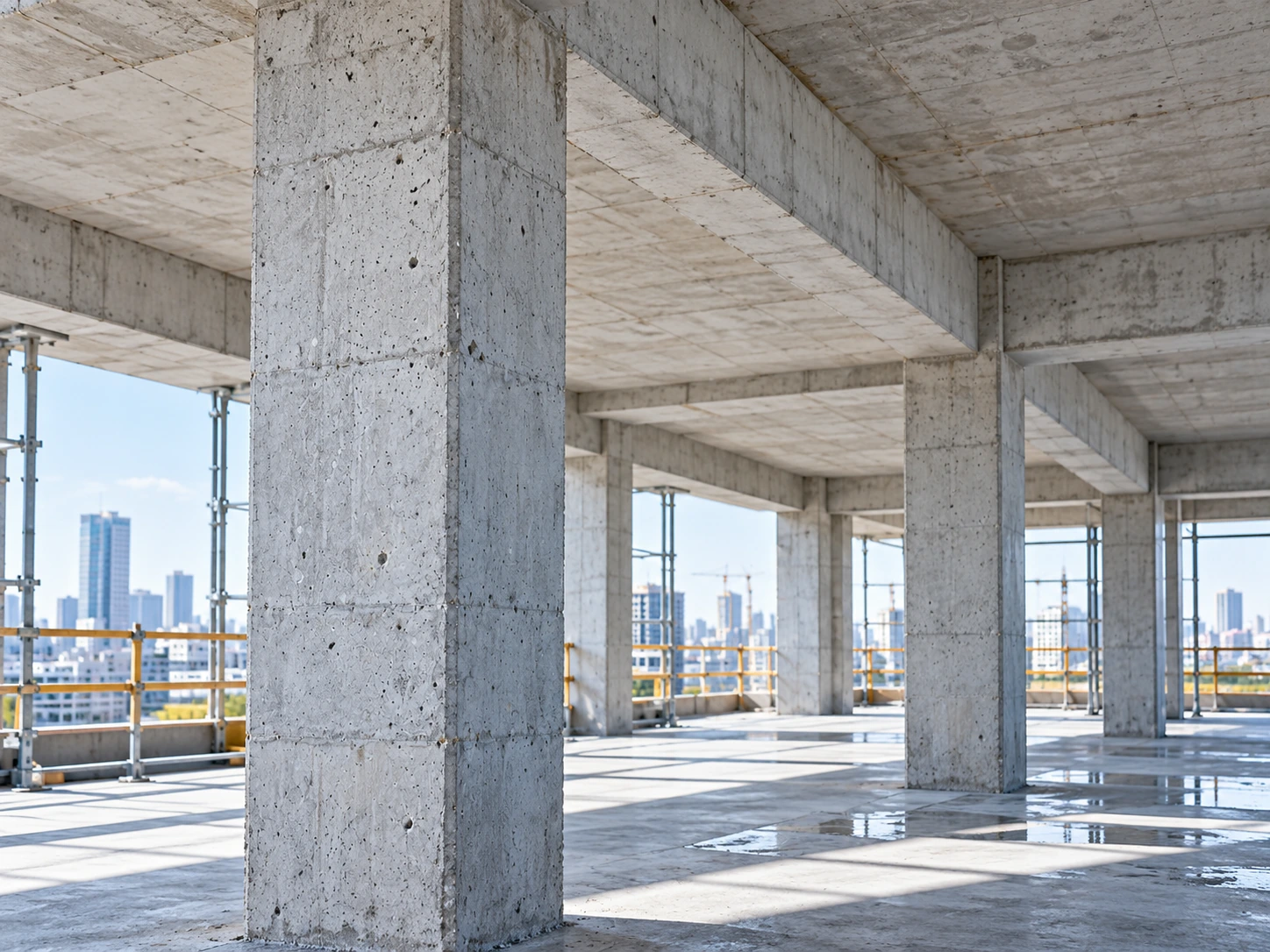

Железобетон
Прочность бетона, состояние защитного слоя, трещины, прогибы и признаки коррозии арматуры.
Металлоконструкции

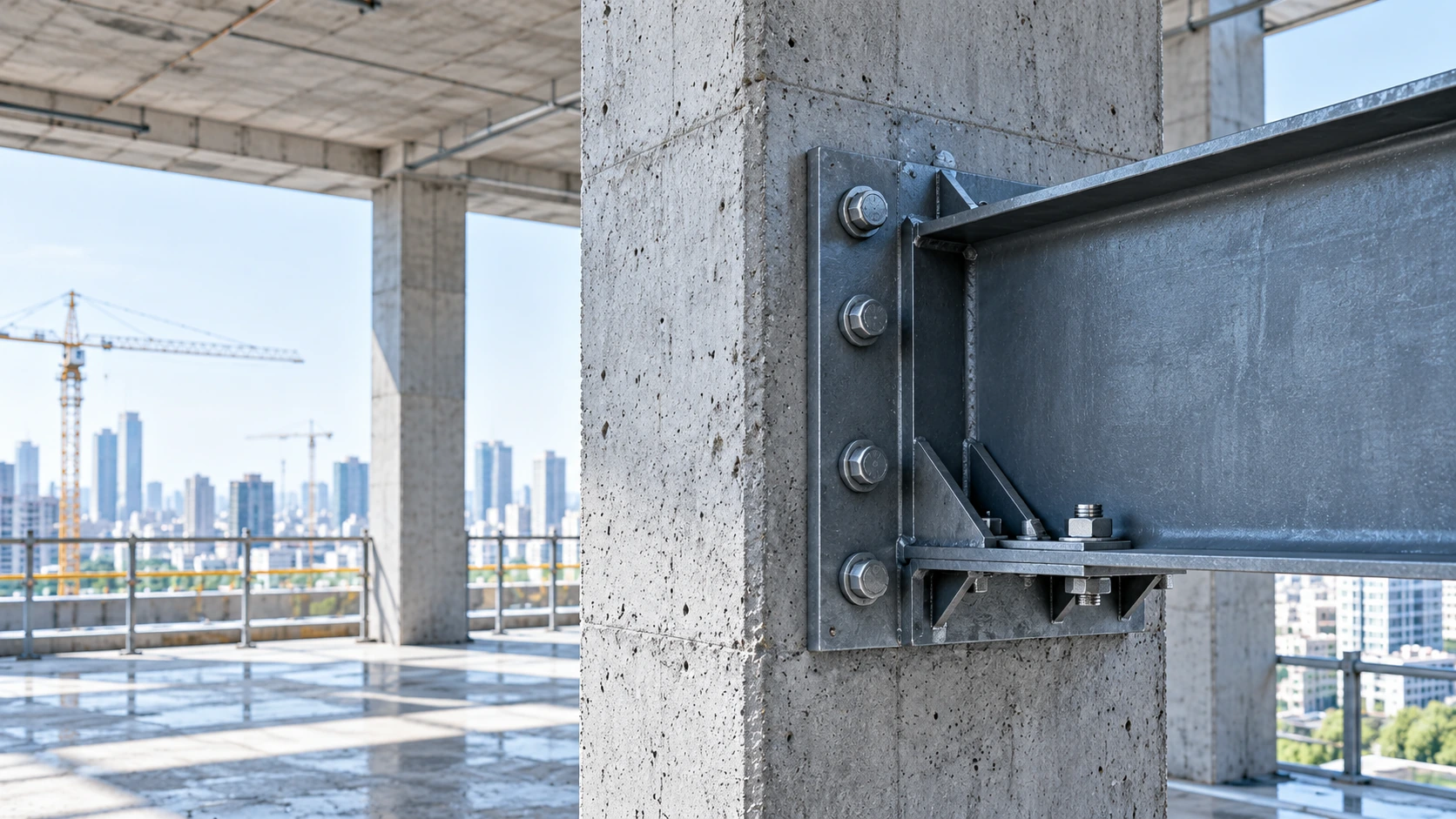

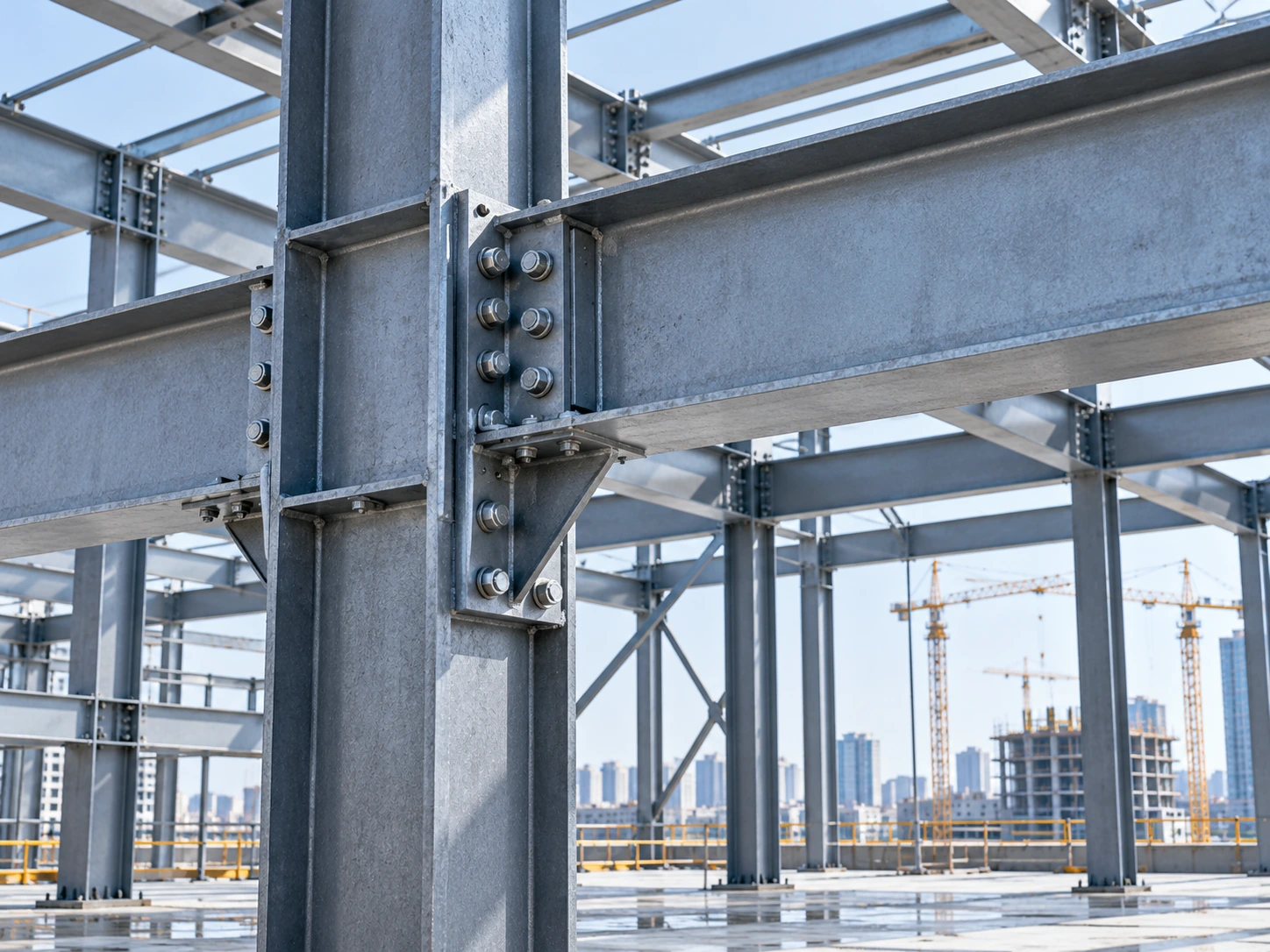

Коррозионный износ, деформации, состояние сварных и болтовых соединений, устойчивость элементов.

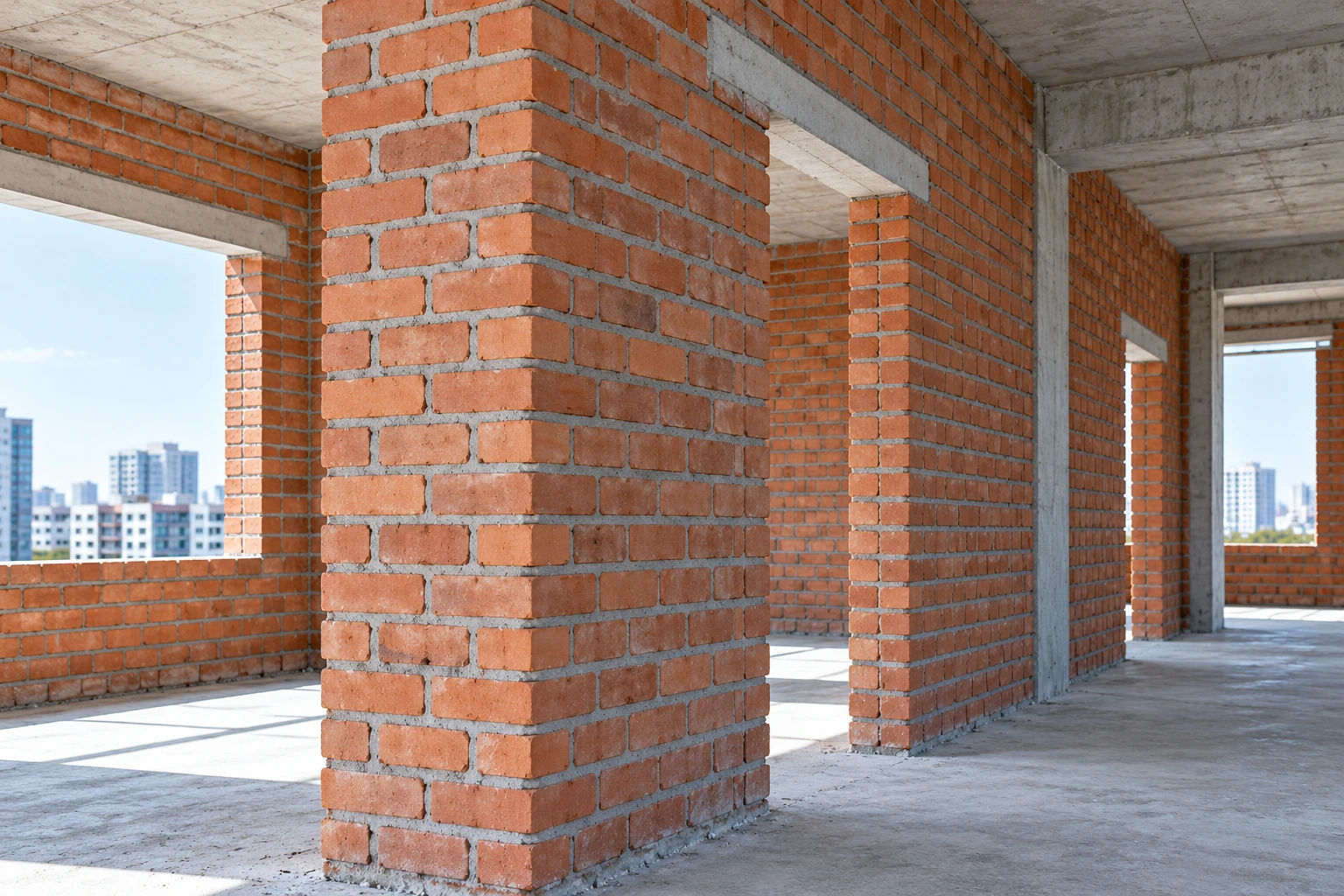

Кирпичная кладка
Прочность кладки, раскрытие трещин, разрушение отдельных участков, увлажнение и состояние связей.

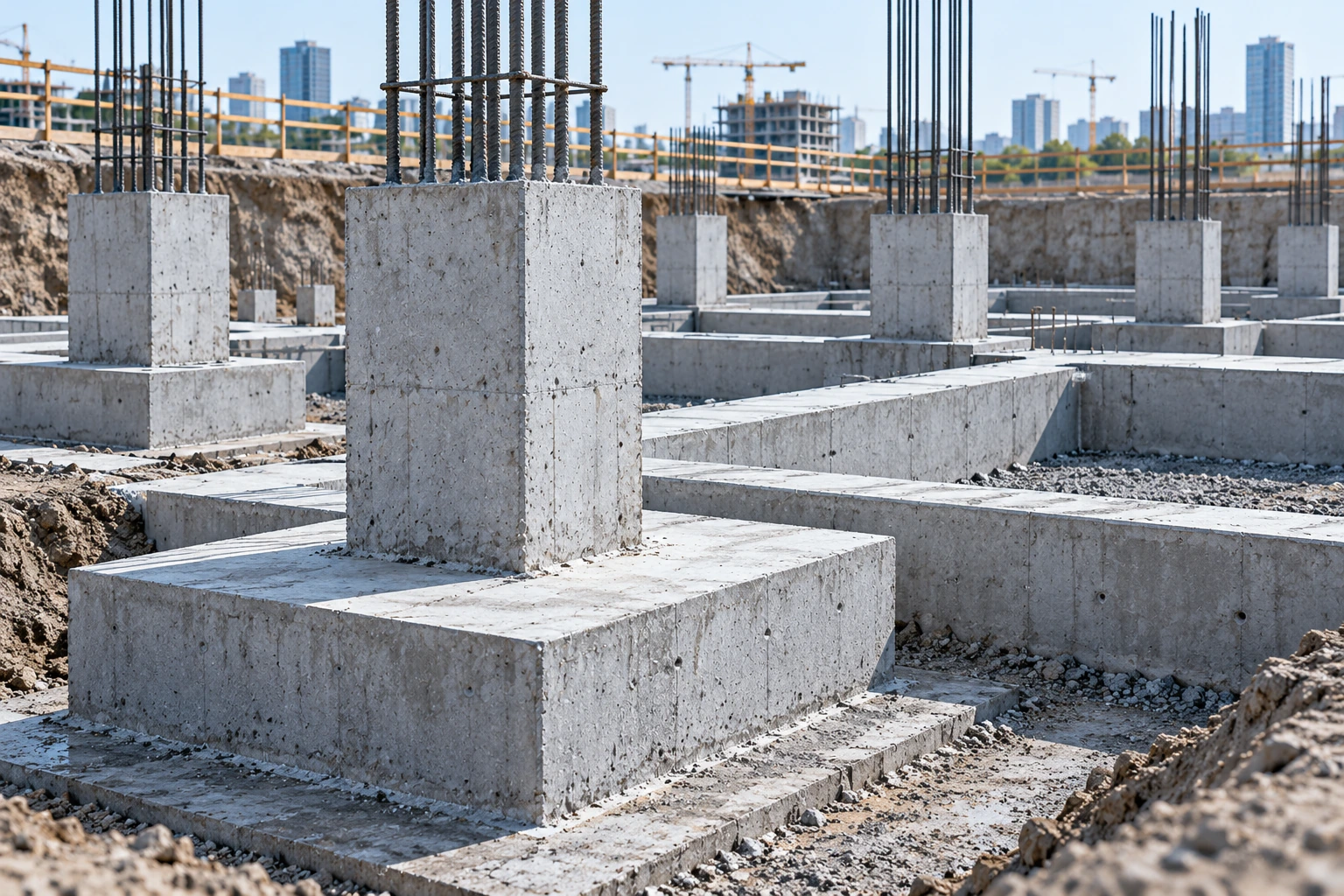

Фундаменты и основания
Осадки, перемещения, деформации основания и взаимосвязь повреждений надземных конструкций с работой фундаментов.
03 / Измерительная программа
Методы контроля и их возможности
Метод выбирают под определяемый параметр. Ни одно измерение не следует рассматривать отдельно от условий его выполнения и ограничений применяемого способа.
| Метод | Что определяют | Что необходимо учитывать |
|---|---|---|
| Визуальный контроль | Видимые дефекты, характер повреждений, их расположение | Не позволяет непосредственно определить скрытые характеристики материала |
| Неразрушающий контроль | Оцениваемые характеристики материала и отдельных элементов | Результат зависит от метода, градуировочных зависимостей и условий измерения |
| Инструментальные обмеры | Размеры, сечения и геометрические параметры | Необходимы корректная привязка точек и оценка точности измерений |
| Контроль деформаций | Прогибы, отклонения и перемещения | Измеренные величины сопоставляют с нагрузками и исходным состоянием |
| Повторные измерения | Изменение контролируемого параметра во времени | Требуются сопоставимость условий и повторяемость методики |
04 / Расчётная проверка

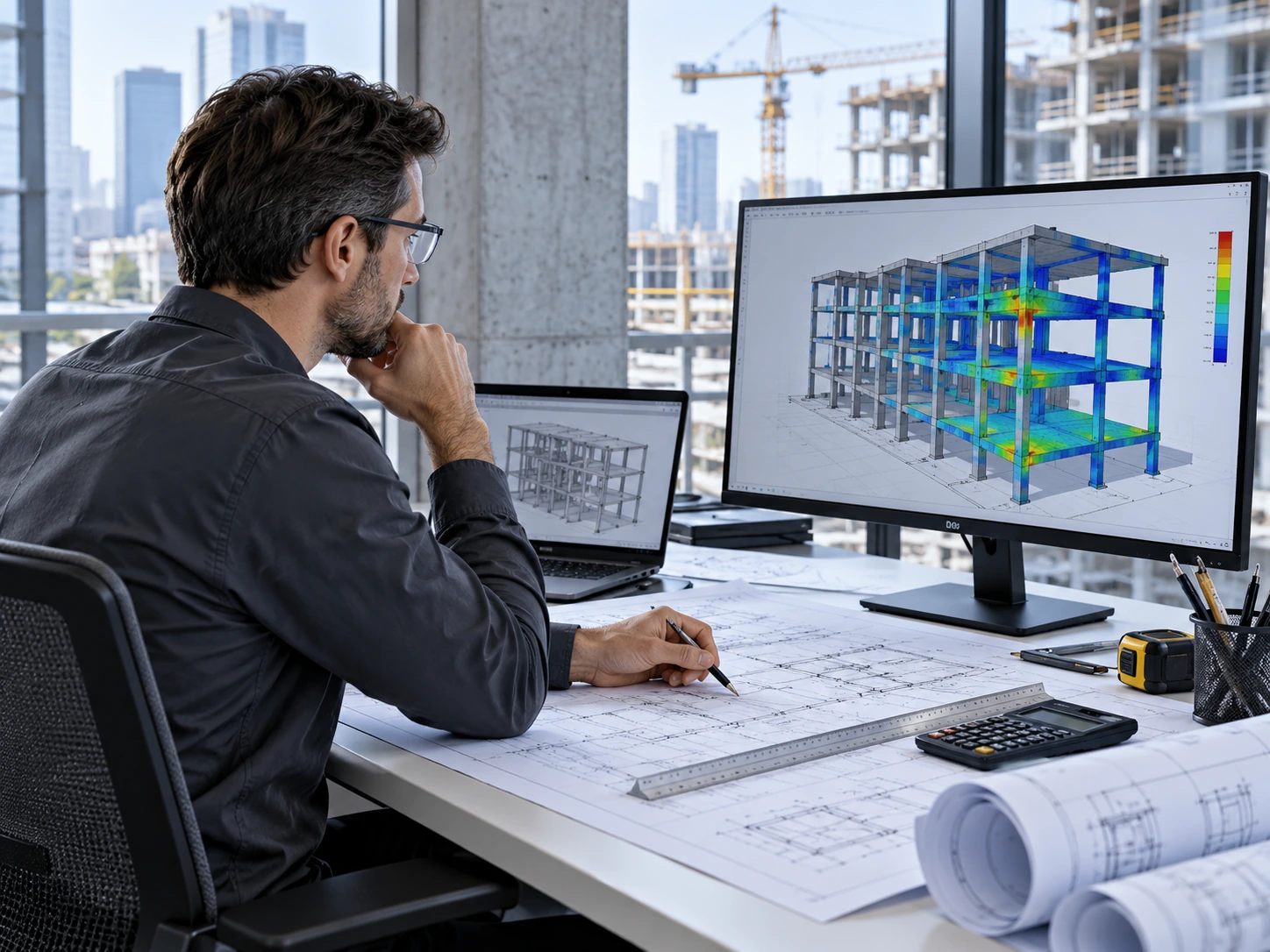

Измерения показывают состояние. Расчёт помогает оценить его значение.
Выявленный прогиб, трещина или потеря сечения не всегда дают самостоятельный ответ о несущей способности. Для оценки необходимо рассмотреть фактическую геометрию, характеристики материалов, нагрузки и расчётную схему.
Фактические размеры и свойства материала
Схема работы и действующие нагрузки
Расчётное сопротивление и усилия
Проверка выполнения применимых критериев
Ed — расчётный эффект воздействий
Rd — соответствующая расчётная несущая способность
Условная форма сопоставления для одного из критериев прочности. Реальная проверка может включать устойчивость, деформации и другие предельные состояния.
05 / Наблюдение во времени
Мониторинг изменений
Однократное измерение характеризует состояние на определённый момент. Повторные наблюдения позволяют установить, изменяется ли параметр и насколько выявленная динамика превышает погрешность измерения.
Исходное измерение
Фиксация начальных значений, контрольных точек и условий наблюдения.
Повторный контроль
Измерение тех же параметров по сопоставимой методике.
Сравнение результатов
Определение изменений с учётом точности и условий измерений.
Техническая оценка
Интерпретация динамики и определение необходимости дальнейшего контроля.
06 / Инженерный вывод

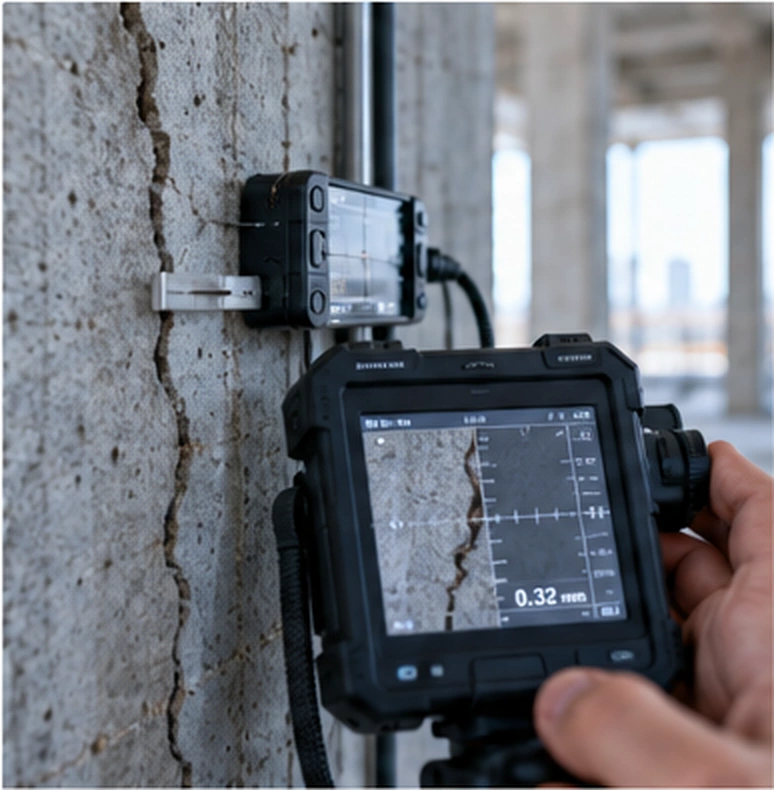

DATA → RESULTИзмеренное значение ещё не является техническим заключением
Результат инструментального контроля необходимо рассматривать с учётом точности метода, условий измерений, свойств материала и характера работы элемента. Например, наличие трещины подтверждается визуально, а её раскрытие измеряется инструментально. Но для установления причины образования трещины могут потребоваться дополнительные данные о нагрузках, деформациях, основаниях и истории эксплуатации.
Так же и прочность бетона, определённая косвенным методом, требует корректной интерпретации. Полученное значение не следует автоматически переносить на всю конструкцию без проверки представительности измерений и применимости метода.
В техническом заключении важно разграничивать установленные факты, расчётные результаты, обоснованные предположения и вопросы, которые невозможно разрешить в пределах выполненного исследования.
Как интерпретируются измерения →07 / Методика исследования

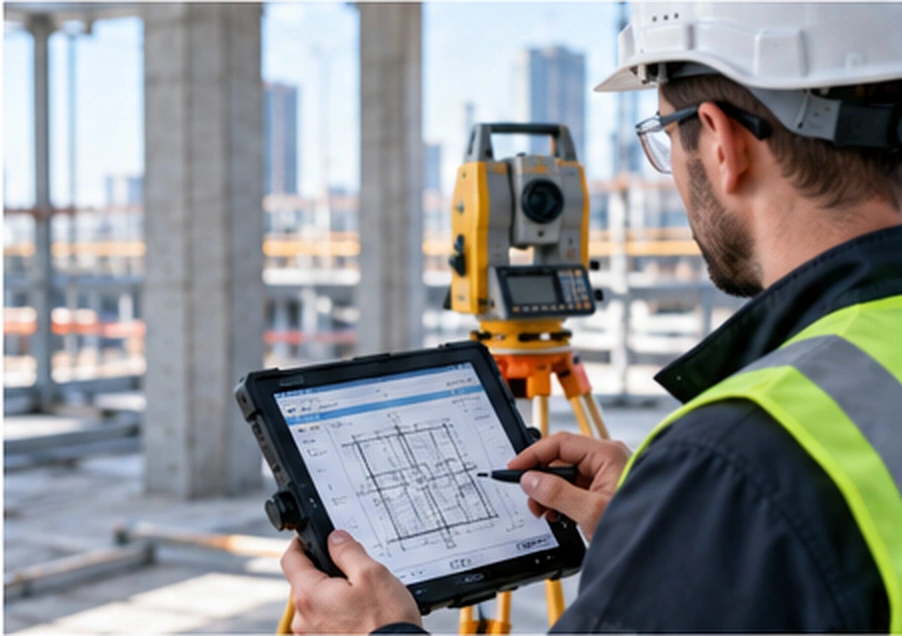

От постановки задачи до технического заключения
Достоверность инженерной оценки зависит от того, насколько правильно определён состав исследования и достаточно ли полученных данных для поставленного вопроса.
Как определяется объём исследования
Выбор участков, параметров и методов с учётом задачи обследования.
Когда необходим инструментальный контроль
Какие вопросы нельзя обоснованно разрешить только визуальным осмотром.
Как измерения сопоставляются с расчётом
Использование фактических характеристик для проверки работы конструкции.
Какие ограничения имеют методы контроля
Точность, область применения и пределы достоверности результатов.
Что входит в техническое заключение
Результаты обследования, интерпретация данных и обоснованные выводы.
